pcb线路板设计中的几个重要步骤，你知道多少？

pcb线路板设计中的几个重要步骤，你知道多少？

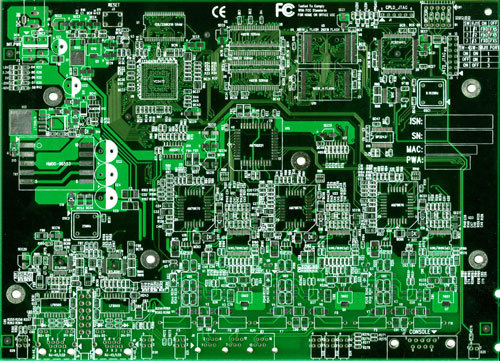

PCB线路板，是电子工业中最为重要的部件之一，几乎每种电子设备都需要使用到它。其设计不仅可以直接影响到整个电子产品的质量，而且与成本息息相关，甚至还可以左右商业竞争的成败。说简单不简单，但说难也不难，只需走对这几步，便能轻松完成PCB线路板设计。

1、注意过孔、焊盘、走线与金手指的关系

在布线时过孔与焊盘、走线、金手指不能距离太近，同一属性的过孔应与金手指至少保持0.12mm的距离，不同属性的过孔应远离焊盘与金手指。过孔应最小做到外孔0.35mm内孔0.2mm。

2、注意焊盘与原件之间的距离

SMT焊盘与DIE绑定焊盘以及SMT元件之间要保持0.3mm以上的距离，一个DIE绑定焊盘与另一个DIE的距离也应保持在0.2mm以上。信号走线最小为2MILS，间距为2MILS，主要电源走线最好做到6-8MILS，以增强基板强度。

3、注意焊盘的尺寸和间距

绑定焊盘（单根线）最小尺寸0.2mmX0.09mm90度，各焊盘的间距最小做到2MILS，内排的地线和电源线焊盘宽度也要求做到0.2mm。同时，绑定焊盘的角度要根据元件拉线的角度来调整。

4、注意基板的制作工艺

每条线都必须由电镀线采用电镀的手法将铜材质浇筑以至形成焊盘和走线，就算是没有网络的焊盘，都必须在某种模式下将该焊盘镀铜，否则将出现该焊盘无铜的结果。
