单面、双面线路板和多层线路板的区别有哪些?

发布日期:2016-07-27 作者:admin 点击:

  线路板主要有单层和双层,以及多层线路板,最常用的是单层和双层线路板,而超过三层以上的则称为多层线路板。针对不同行业领域的应用,其形状、大小、颜色、型号、层数等都有不同的要求,下面我们一起来看看单面、双面与多面线路板之间的区别吧。

  单面、双面线路板和多层线路板在层数上的区别:

  其所说简单点就是单面布线、双面布线、和多层布线的区别。

  1、单面板:一层介质,一面布线、一面地;

  2、双面板:一层介质,双面布线;

  3、多层板:通常最少4层,多层介质,多层布线。

 单面、双面线路板和多层线路板在结构上的区别

  所谓的单面和双面中的面就是铜的层数不同。双面是板子两面都有铜,可以通过过孔导通起到连接作用。而单面只有一层铜,只能做简单的线路,所做的孔也只能用来插件不能导通。

  1、单面印制线路板通常是采用单面覆铜箔层压板,用网版印刷法或光致成像法在铜表面制作搞蚀线路图形,经化学蚀刻去除多余的铜箔而形成导体图形。

  2、双面印制线路板有上下两层导体图形,上下导通孔是靠贵穿孔连通。在印制线路板加工中将贵穿孔的孔壁镀上铜层使上下层导通,双面印制线路板通常是采用双面覆铜箔层压板,用网版印刷法或光致成像法在铜表面制作抗蚀线路图形,经化学蚀刻去除多余的铜箔而形成导体图形。

  3、多层印制线路板的导体图形有三层或三层以上,导体层有内层与外层之分。内层是完全夹在多层板内部的导体图形;外层是多层板表面的导体图形。一般生产时先加工内层导体图形,压制后加工孔与外层导体图形,内外层之间是靠金属化孔连通。

  单面和双面线路板的制作流程都基本相似,结构和制作都相对简单,而多层线路板就不同了,对结构设计和工艺制作等的要求都是很高的,越高的层数难度更高。

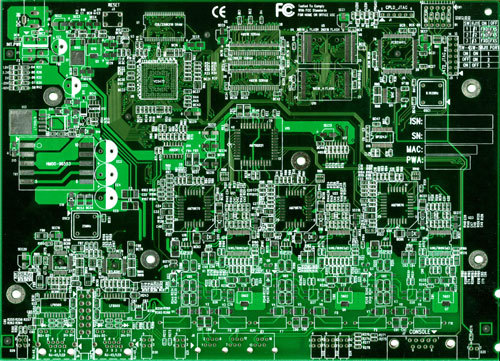

单面线路板
