FPC软线路板有什么类型及特性

发布日期:2019-11-09 作者: 点击:

柔性电路板(Flexible Printed Circuit 简称FPC)是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性,绝佳的可挠性印刷电路板。具有配线密度高、重量轻、厚度薄、弯折性好的特色,目前市场干流的几种FPC柔性电路板有:单面、双面、多层和软硬结合板四种,那么这4种别离应用在哪些邻域有什么特征呢,接下跟小编一起来深化了解。

一、单面FPC是成本最低,当对电功能要求不高的线路板。在单面布线时,应当选用单面FPC。其具有一层化学蚀刻出的导电图形,在柔性绝缘基材面上的导电图形层为压延铜箔。绝缘基材可所以聚酰亚胺,聚对苯二甲酸乙二醇酯,芳酰胺纤维酯和聚氯乙烯。

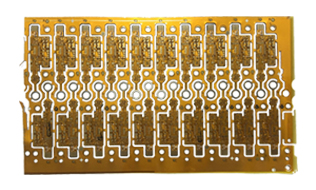

摄像头板

二、双面FPC是在绝缘基膜的两面各有一层蚀刻制成的导电图形。金属化孔将绝缘材料两面的图形连接构成导电通路,以满意挠曲性的规划和运用功能。而覆盖膜可以保护单、双面导线并指示元件安放的位置。

三、多层FPC是将3层或更多层的单面或双面FPC层压在一起,通过钻孑L、电镀构成金属化孔,在不同层间构成导电通路。这样,不需选用复杂的焊接工艺。多层电路在更高可靠性,更好的热传导性和更便利的装配功能方面具有巨大的功能差异。在规划布局时,应当考虑到装配尺寸、层数与挠性的相互影响。

四、传统的软硬结合板是由刚性和柔性基板有挑选地层压在一起组成的。结构紧密,以金属化孑L构成导电连接。如果一个线路板正、不和都有元件,刚FPC是一种很好的挑选。但如果所有的元件都在一面的话,选用双面FPC,并在其反面层压上一层FR4增强材料,会更经济。

五、混合结构的FPC是一种多层板,导电层由不同金属构成。一个8层板运用FR-4作为内层的介质,运用聚酰亚胺作为外层的介质,从主板的三个不同方向伸出引线,每根引线由不同的金属制成。康铜合金、铜和金别离作独立的引线。这种混合结构大多用在电信号转化与热量转化的关系及电功能比较苛刻的低温情况下,是专一可行的解决方法。
